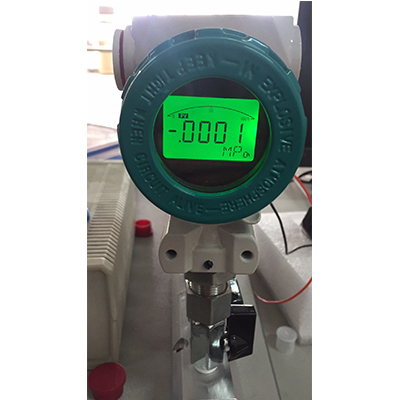

WSL600精準型壓力變送器



一、概況

    WSL-Z600精準型壓力變送器采用合資品牌麥克高精度隔離型擴散硅傳感器組件,通過高精密的進口芯片及高可靠性智能電路,通過美國GE公司PACE6000型高精度標定設備標定,將被測介質的壓力轉換為4~20mADC或0-10V標準信號輸出?,F場可帶LED數碼管顯示或LCD液晶顯示,可不帶顯示??赏ㄟ^儀器自帶按鍵進行重新組態。高質量的傳感器、精湛的全焊接封裝技術以及完善的裝配工藝確保了變送器的高質量和優良性能。

二、特點與應用


特點 應用
不銹鋼隔離膜片,適用范圍廣 液壓及氣動控制系統
高精度、高穩定性、高可靠性 工業過程檢測與控制
抗射頻、抗電磁干擾 石油天然氣控制系統
性價比高 實驗室壓力校驗
具有自診斷能力 石化、環保、空氣壓縮
  輕工、機械、冶金
  熱電機組
  其他自動控制和檢測系統
  樓宇供水、恒壓供水
  電站運行巡檢、機動制動系統

三、技術規格

測量介質 與316L不銹鋼兼容的各種液體、氣體或蒸汽
量程范圍 0~10kPa至0~60Mpa(參見型號說明)
過載壓力 最大量程的2倍(其中量程代碼10的產品最大過載為90Mpa)
輸出信號 4~20mA(二線制)(輸出信號可選擇性或平方根輸出,輸出與HART協議兼容的數字信號)
工作電壓 DC12~36V(二線制);標準DC24V±5%;紋波小于1%
工作溫度 -20~80℃(標準補償);特殊補償由客戶提出
貯存溫度 -40~125℃
相對濕度 0%~95%
負載電阻 (4~20mA):R=        -RD其中:U為電源電壓,RD為電纜內阻

四、性能參數

零點調節 帶按鍵顯示表產品,可通過按鍵組態調校
量程調節 帶按鍵顯示表產品,可通過按鍵組態調校
電源影響 小于輸出量程的0.1%/V
負載影響 可忽略不計
溫度影響 0.05%FS/10℃(0.1級)量程遷移后溫度影響相應變大
穩 定 性 在十二個月內,不超過變送器的精確度(在最大量程時)
組尼時間 組尼時間可設置0~32S,出廠時設定為0.2S,

五、選型


WSL600 -□ -□ -□ -□ -□ -□ 說明
壓力類型 B           表壓
J 絕壓

結構形式
W 普通型(不帶顯示表,帶一鍵歸零)
E LED數碼管顯示(帶按鍵可調的數顯表)
C LCD液晶顯示(帶按鍵可調的數顯表)
測量范圍與精度 1 10kPa  ±0.2%
2 35kPa  ±0.2%
3 100kPa  ±0.1%
4 200kPa  ±0.1%
5 700kPa  ±0.1%
6 1.7MPa  ±0.1%
7 3.5MPa  ±0.1%
8 7.0MPa  ±0.1%
9 35MPa  ±0.1%
10 60MPa  ±0.1%
輸出方式 I1 DC4~20mA(線性/開方可選)
I2 0-10V電壓信號
過程連接 M1 M20×1.5外螺紋
N1 1/2NPT外螺紋
Z1 螺紋(客戶自定)
F1 法蘭安裝(尺寸客戶自定)
P1 平膜卡箍安裝(衛生型,尺寸客戶自定)

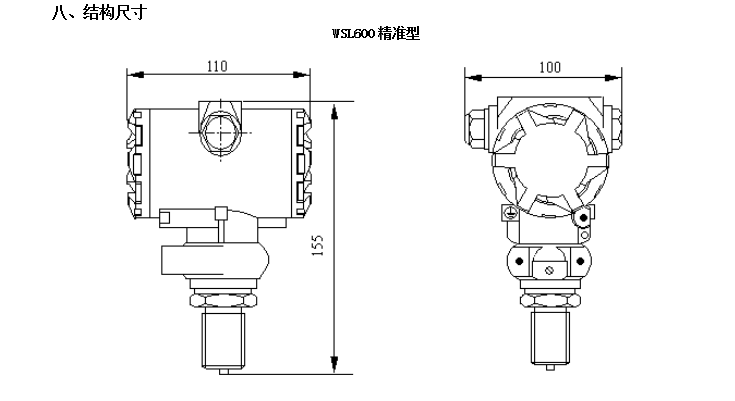

六、結構指標

膜片材料 316L不銹鋼
壓力接頭 1Cr18Ni9Ti
電子外殼 鋁合金表面噴漆處理
電氣接口 M20X1.5內螺紋電纜線密封接頭
指 示 表 5位LCD數字指示(數顯表)或LED數碼管4位顯示
重    量 約0.88kg
防護等級 IP65






?
