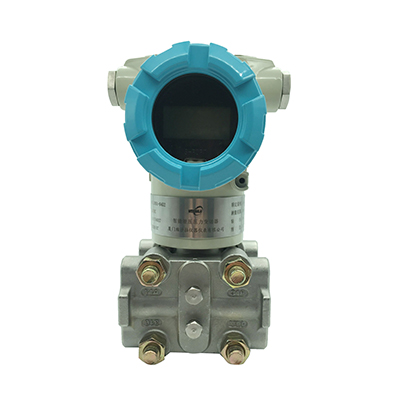

WSL3051絕壓/差壓/壓力變送器
一、概況WSL3051系列數字化智能絕壓/差壓/壓力變送器是我公司集多年行業制造經驗自主研發生產的多功能數字化智能儀表，采用成熟、可靠的電容傳感器技術基礎上，結合先進單片計算機技術和傳感器數字轉換技術精心設計制造而成；CPU采用十六位單片機，其強大的功能和高速的運算能力保證變送器的優良品質，軟件運用了數字信號處理技術，使其具有優良的抗干擾能力及零點穩定性，具備零點自動穩定跟蹤能力（ZSC）與溫度自動補償能力（TSC）；強大的界面功能無需手操器就能保證良好的交互性，液晶表頭能夠數字顯示壓力、溫度、電流三種物理量，以及0-100%模擬指示，按鍵操作能在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等等基本參數設置，并且可以重新對變送器進行標定，極大范圍地方便了現場調試；串行通訊口通過專用轉換模塊，將其轉換成DC4-20mA電流信號輸出，也可通過HART協議（RS485模塊）實現遠程傳輸設定和監控，直接跟上位機（二次顯示控制記錄儀表、人機界面、工控機、電腦、工業局域網）等連接，主要用于測量氣體、液體和蒸汽的壓力、差壓、液位、流量等參數，包括表壓、絕壓、差壓三種類型。廣泛應用于石油、治金、化工、電力、輕工、機械和環保等領域。
二、主要技術參數 | 測量介質 | 液體、氣體、蒸汽 |
| 測量精度 | ±0.2%～±0.25% |
| 測量范圍 | -100Pa～40Mpa |
| 線性輸出 | 0.075至±0.1%量程比為1:1 |
| 數字精度 | ±0.05% |
| 電源電壓 | DC12V～45V，一般為DC24V |
| 電源連接 | 電纜、航空插頭、赫斯曼插件 |
| 環境溫度 | -40℃～+85℃ |
| 環境濕度 | 0－95% |
| 輸出信號 | 4－20MA 或者HART(RS485通訊接口，自帶通訊鍵盤無需手操器 |
| 穩定性 | 0.25% 60個月 |
| 啟動時間 | ≥0.2秒 |
| 隔離膜片 | 316L不銹鋼、哈氏合金、蒙乃爾合金 |
| 產品重量 | 2.7Kg |
| 振動頻率 | 0－200Hz |
| 防護等級 | IP67 |
| 連接過程 | 孔1/2NPT或者1/4NPT |
三、選型
| WSL3051 | -□ | -□ | -□ | -□ | 說明 |
| 壓力類型 | 0 | 差壓 | |||
| 1 | 表壓 | ||||
| 2 | 絕壓 | ||||
| 3 | 差壓 靜壓2.5MPA | ||||
| 4 | 差壓 靜壓4MPA | ||||
| 5 | 差壓 靜壓6.4MPA | ||||
| 6 | 差壓 靜壓16MPA | ||||
| 7 | 差壓 靜壓25MPA | ||||
| 8 | 差壓 靜壓32MPA | ||||
| 9 | 差壓 靜壓40MPA | ||||
| 量程 | 0 | 0-0.06-0.3Kpa | |||
| 1 | 0-0.25-1.5Kpa | ||||
| 2 | 0-1.2-10Kpa | ||||
| 3 | 0-6-40Kpa | ||||
| 4 | 0-30-180Kpa | ||||
| 5 | 0-160-1000Kpa | ||||
| 6 | 0-400-2500Kpa | ||||
| 7 | 0-1600-8000Kpa | ||||
| 8 | 0-4000-25000Kpa | ||||
| 9 | 0-7000-40000Kpa | ||||
| 安裝類型 | 0 | 標準型 | |||
| 1 | 單平法蘭型 | ||||
| 2 | 雙平法蘭型 | ||||
| 3 | 單插法蘭型 | ||||
| 4 | 雙插法蘭型 | ||||
| 5 | 一平一插法蘭型 | ||||
| 輸出功能 | 1 | 帶HART協議 | |||
| 2 | 4-20MA | ||||
| 代碼 | 附件材質 | |||
| B1 | 管裝彎支架 | |||
| B2 | 盤裝彎支架 | |||
| B3 | 管裝平支架 | |||
| B4 | 特殊支架 | |||
| D1 | 法蘭排氣/排液閥在上部 | |||
| D2 | 法蘭排氣/排液閥在下部 | |||
| D3 | 無排氣/排液閥（用于煤氣等防泄漏型） | |||
| D4 | 尾部排氣/排液閥 | |||
| E1 | 普通電纜插頭 | |||
| E2 | 防爆電纜插頭 | |||
| G1 | 腰型法蘭 | |||
| G2 | 焊管接頭 | |||
| G3 | 一體化三閥組 | |||
| i | 本安（ExiaIICT5） | |||
| D | 隔爆（ExdIICT5） | |||
| K1 | D.C.200 10CS溫度極限：-40－200℃熱膨脹系數0.00108cc/cc/℃ | |||
| K2 | D.C.704 39CS溫度極限：10－300℃熱膨脹系數0.00095cc/cc/℃ | |||
| K3 | 氟油（主要用于氯氣等介質） | |||
| L1 | A2-70級碳鋼鍍鋅螺栓 | |||
| L2 | A2-80級316不銹鋼螺栓 | |||
| M3 | 數字液晶顯示表頭 | |||
| N | 防雷擊端子 | |||
| Q1 | 用戶指定量程范圍標定（實際工況下高精度標定） | |||
| Q2 | 用戶指定溫度范圍標定 | |||
| Q3 | 用于特殊場合的清洗（例如禁油清洗） | |||
| Q4 | 用戶要求的靜壓試驗數據（僅對差壓） | |||
| Q5 | 用戶要求的出廠檢定報告 | |||
| Q6 | 用戶要求的特殊組態 | |||
| V1 | 0型圈（丁腈橡膠） | |||
| V2 | 聚四氟乙烯密封圈 | |||
| V3 | 金屬密封環（紫銅） | |||
|
標 準 型 |
防腐材 料 | 結構材料 | ||
| 法蘭接頭 | 排氣/排液閥 | 隔離膜片 | ||
| F12 | 碳鋼 | 316 | 316L | |
| F13 | 碳鋼 | 哈氏C | 哈氏C-276 | |
| F14 | 碳鋼 | 蒙乃氏 | 蒙乃氏K-500 | |
| F15 | 碳鋼 | 316L | 鉭 | |
| F22 | 316L | 316L | 316L | |
| F23 | 316L | 316L | 哈氏C-276 | |
| F24 | 316L | 316L | 蒙乃爾K-500 | |
| F25 | 316L | 316L | 鉭 | |
| F26 | 316L | 316L | 哈B-2 | |
| F33 | 哈氏C | 哈氏C | 哈氏C-276 | |
| F35 | 哈氏C | 哈氏C | 鉭 | |
| F44 | 蒙乃爾 | 蒙乃爾 | 蒙乃爾K-500 | |
| F47 | 蒙乃爾 | 蒙乃爾 | 3YC25 | |

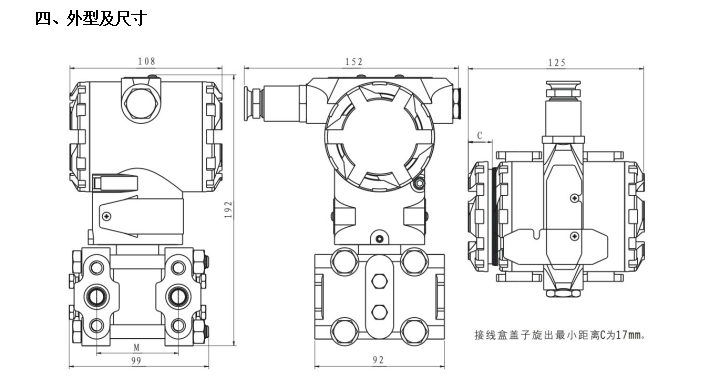

| M | 型號 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1800 | 1900 | 1000 |
| 尺寸 | 54 | 55.6 | 57.2 | 58.4 | 59.2 | |||||
