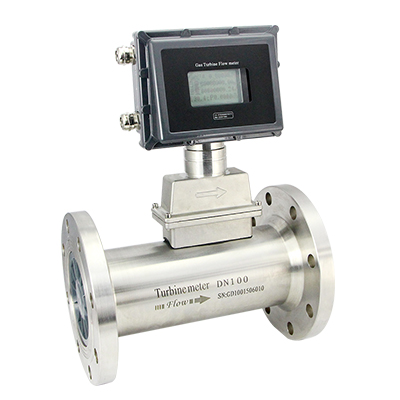

氣體渦輪流量計
一、概況

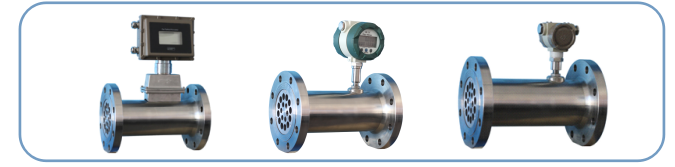

我公司生產的氣體渦輪流量計是吸取了國內外流量儀表現金技術，經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 按功能特點分類，共分為遠傳型、智能一體化顯示型、溫壓補償型。
二、產品特點
1、采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
2、設計有整流性能優良的整流器，前后直管段剛性需求降低。
3、 超高量程比，最高可達1:30或更高。
4、按流量頻率信號，可將儀表系數最多分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
5、 流量計表頭可180°旋轉，安裝使用簡單方便。
6、 高精確度，一般可達±1.5%R、±1.0%R。
7、 重復性好，短期重復性可達0.05%R～0.2%R，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
獨特的機芯自潤滑系統，使該產品在使用時不保養或少保養。
三、工作原理

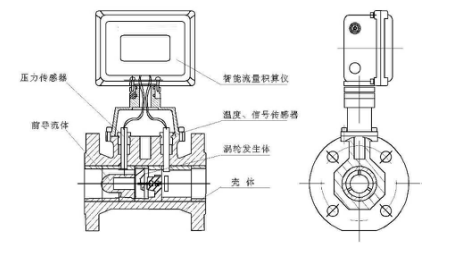

1.流量計結構
2.工作原理
當氣流進入流量計時，首先經過獨立機芯的前導結構并加速，在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡時，轉速穩定，渦輪轉動速度與流量成線性關系，通過旋轉的發信盤上的磁體周期性地改變傳感器磁阻，從而在傳感器兩端感應出頻率與流體體積流量成正比的脈沖信號。該信號經前置放大器放大、整形后和壓力溫度傳感器檢測到的壓力、溫度信號同時輸給流量積算儀進行處理，直接顯示標準體積流量和標準體積總量。
四、技術規格
1.技術參數
| 執行標準 | 封閉管道中氣體流量的測量—渦輪流量傳感器（GB/T8940-2003） | |||
| 檢定規程 | 渦輪流量計（JJG1037-2008） | |||
| 被測介質 | 無雜質、中低流速氣體 | |||
| 儀表口徑及連接方式 | 25、40、50、65、80、100、125、150、200、250、300采用法蘭連接，默認材質為不銹鋼材質，DN25、DN50、DN80、DN100可做呂體表體。 | |||
| 25、40、50可采用螺紋連接，默認不銹鋼表體。 | ||||
| 法蘭標準 | GB/T9113-2000，可特制美標ANSI、日標JIS等。 | |||
| 螺紋規格 | 英制管螺紋（外螺紋），可特制內螺紋、球面螺紋、NPT螺紋等 | |||
| 精度等級 | ±1.5%R，±1%R（需訂制） | |||
| 量程比 | 1:10-1:30 | |||
| 檢定條件 | 檢定裝置 |
① 準表法氣體流量檢定裝置 ② 音速噴嘴氣體流量檢定裝置 ③ 鐘罩式氣體流量檢定裝置 |
||
| 環境條件 | 環境溫度 | 20℃ | ||
| 相對濕度 | 75% | |||
| 使用條件 | 介質溫度 | -30℃～+80℃ | 大氣壓力 | 86Kpa～106Kpa |
| 環境溫度 | -20℃～+60℃ | 相對濕度 | 5%～90% | |
2.測量范圍及耐壓等級
2.1 口徑-流量-流速對
| 儀表口徑 |
標準量程 （m3/h） |
擴展量程 （m3/h） |
儀表口徑 |
標準量程 （m3/h） |
擴展量程 （m3/h） |
||||
| DN 25 | S | 2.5-25 | W | 4-40 | DN 125 | S | 25-700 | W | 20-800 |
| DN 40 | S | 5-50 | W | 6-60 | DN 150 | S1 | 32-650 | W | 80-1600 |
| DN 50 | S1 | 6-65 | W1 | 5-70 | S2 | 50-1000 | |||
| S2 | 10-100 | W2 | 8-100 | DN 200 | S1 | 80-1600 | W | 50-1000 | |
| DN 65 | S | 15-200 | W | 10-200 | S2 | 130-2500 | |||
| DN 80 | S1 | 13-250 | W | 10-160 | DN 250 | S1 | 130-2500 | W | 80-1600 |
| S2 | 20-400 | S2 | 200-4000 | ||||||
| DN 100 | S1 | 20-400 | W |
 13-250 |
DN 300 | S | 200-4000 | W1 | 130-2500 |
| S2 | 32-650 | W2 | 320-6500 | ||||||
2.2耐壓等級
| 口徑范圍 | 連接方式 | 常規耐壓等級 | 特制耐壓等級 | 口徑范圍 | 連接方式 | 常規耐壓等級 | 特制耐壓等級 |
| DN 25 | 螺紋 | 1.6MPa | 4.0MPa及以下 | DN 80 | 法蘭 | 1.6MPa | 6.3MPa及以下 |
| 法蘭 | 6.3MPa及以下 | DN 100 | 法蘭 | 6.3MPa及以下 | |||
| DN 40 | 螺紋 | 4.0MPa及以下 | DN 125 | 法蘭 | 6.3MPa及以下 | ||
| 法蘭 | 6.3MPa及以下 | DN 150 | 法蘭 | 6.3MPa及以下 | |||
| DN 50 | 螺紋 | 4.0MPa及以下 | DN 200 | 法蘭 | 4.0MPa及以下 | ||
| 法蘭 | 6.3MPa及以下 | DN 250 | 法蘭 | 2.5MPa及以下 | |||
| DN 65 | 法蘭 | 6.3MPa及以下 | DN 300 | 法蘭 | 2.5MPa及以下 |
