渦街流量計
一、概況

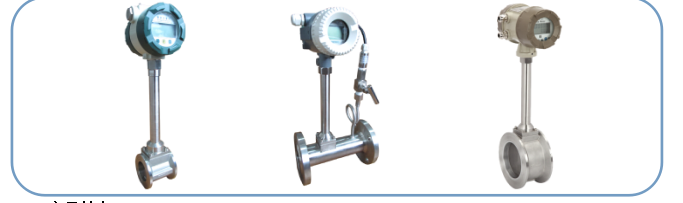

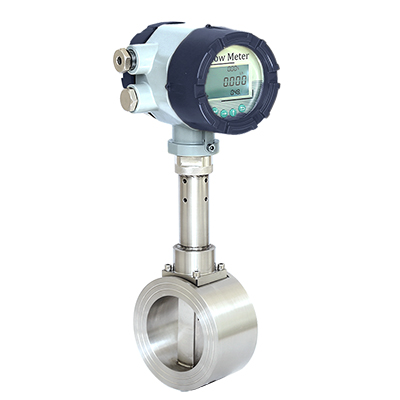

渦街流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計，并可作為流量變送器應用于自動化控制系統中。渦街流量計按照使用功能劃分，共分為以下三類:LUGB型遠傳型渦街流量計、LUB型智能一體化顯示型渦街流量計、LUBZ型溫壓補償型渦街流量計。
該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗振性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。每種型式都有整體、分體結構，根據測量管徑不同，有管道式、插入式兩種安裝方式，以適應不同的安裝環境。
本儀表可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理，油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
二、產品特點
n 無可動部件，長期穩定，結構簡單便于安裝和維護。
n 傳感器輸出為脈沖信號，其頻率與被測流體的實際流量成線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式。
n 精確度較高，通常液體的測量精度為±1.0%，氣體的測量精度為1.5%。
n 測量量程范圍寬，在雷諾數為2×104~7×106范圍內，可達1:20，插入式量程比最高可達1:25
n 壓損?。s為孔板流量計的1/4～1/2），屬于節能流量?jī)x表。
n 采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能。
n 采用超低功耗微處理器技術，1節3.6V10AH鋰電池可使用5年以上。
n 由軟件對儀表系數非線性進行修正，提高測量精度。
n 壓力損失小，量程范圍寬。
n 采用EEPROM對累積流量進行掉電保護，保護時間大于10年。
n 插入式渦街流量計可測介質溫度達+250℃。
三、工作原理

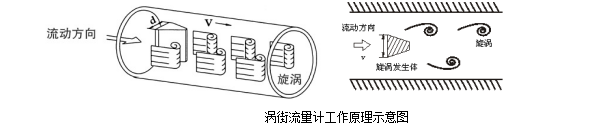

渦街流量計是由旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式：
f = St × V/d
式中: f:渦街發生頻率 (Hz)
V:旋渦發生體兩側的平均流速(m/s)
St :斯特羅哈爾系數（一定雷諾數范圍內為常數）
d:旋渦發生體迎流面寬度
這些交替變化的旋渦就形成了一系列交替變化的流體升力，該升力作用在基于壓電效應的檢測探頭上，便產生一系列交變電荷信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦脫落頻率相同且與流速成正比的脈沖信號。
四、技術規格
| 被測介質 | 蒸汽、壓縮空氣、煤制氣、液體等中高流速介質 | ||||
| 執行標準 | 渦街流量傳感器（JB/T9249-1999） | ||||
| 檢定規程 | 渦輪流量計（JJG1029-2007） | ||||
| 儀表口徑及連接方式 | 法蘭連接型 | DN15-DN300 | |||
| 夾裝連接型 | DN15-DN300 | ||||
| 簡易插入式 | DN200-DN1500 | ||||
| 球閥插入式 | DN200-DN1500 | ||||
| 法蘭標準 | 常規標準 | GB/T9119-2000 | |||
| 其他標準 | 國際管法蘭標準 | 如德標DIN、美標ANSI、日標JIS | |||
| 國內管法蘭標準 | 如化工部標準、機械部標準 | ||||
| 精度等級 | 液體 | ±1.0%R（管道式）±2%（插入式） | |||
| 氣體或蒸汽 | ±1.5%R（管道式）±2.5%（插入式 | ||||
| 重復性 | 液體 | ≤0.2% | |||
| 氣體或蒸汽 | ≤0.5% | ||||
| 量程比 | 1:10-1:20 | ||||
| 檢定條件 | 檢定裝 | 標準表法液體流量檢定裝置 | |||
| 標準表法氣體流量檢定裝置 | |||||
| 音速噴嘴氣體流量檢定裝置 | |||||
| 環境條件 | 環境溫度 | 20℃ | |||
| 相對濕度 | 65% | ||||
| 使用條件 | 介質溫度 | T1（常溫型） | -40℃～+70℃ | ||
| T2（中溫型） | -40℃～+250℃ | ||||
| T3（高溫型） | -40℃～+350℃ | ||||
| 環境溫度 | -20℃～+60℃ | 相對濕度 | 5%～90% | ||
| 大氣壓力 | 86Kpa～106Kpa | ||||
五、產品選型
| 產品型號與標記 | 說明 | ||||||||
| 種類LUG | 利用卡門渦街原理，流量傳感器 | ||||||||
| 檢測方法 | B | 應力式檢測 | |||||||
| - | |||||||||
| 法 蘭 連 接 | 1 | 表體法蘭標準：GB/T9119·10－2000 | |||||||
| 法 蘭 卡 裝 | 2 | 產品出廠自帶卡裝法蘭、螺栓及墊片 | |||||||
| 被測介質 | 氣體 | 1 | |||||||
| 液體 | 2 | ||||||||
| 蒸汽 | 3 | ||||||||
| 口徑 | 01 | 20mm | |||||||
| 02 | 25mm | ||||||||
| 04 | 40mm | ||||||||
| 05 | 50mm | ||||||||
| 06 | 65mm | ||||||||
| 08 | 80mm | ||||||||
| 10 | 100mm | ||||||||
| 12 | 125mm | ||||||||
| 15 | 150mm | ||||||||
| 20 | 200mm | ||||||||
| 25 | 250mm | ||||||||
| 30 | 300mm | ||||||||
| 信號及轉換器類型 | Z | 一體型 | |||||||
| N | 電壓脈沖 | ||||||||
| A | 4～20mADC，二線制 | ||||||||
| B | 電池供電，現場液晶顯示 | ||||||||
| C | 現場液晶顯示，4～20mADC | ||||||||
| F | 分體型 | ||||||||
| N | 電壓脈沖 | ||||||||
| C | 4～20mADC，帶電流指示表頭 | ||||||||
| 防爆要求 | E | 防爆，ExdIIBT6 | |||||||
| N | 不防爆 | ||||||||
表18
例：選用一臺法蘭卡裝式防爆型渦街流量計測量蒸汽，管道為DN50現 場 需 要 顯 示 流 量 并 遠 傳電流信號，其產品型號應為：LUGB-2305ZCE
