電磁流量計
一、概況

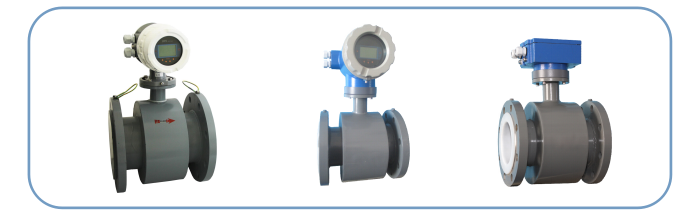

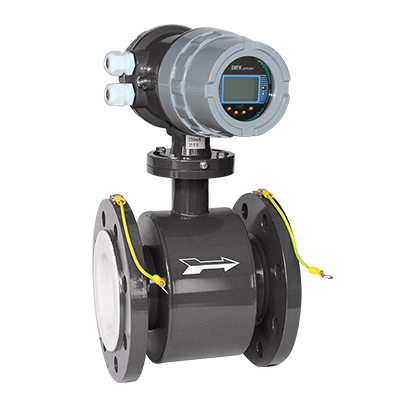

電磁流量計電磁流量計由傳感器和轉換器兩部分構成。該產品基于法拉第電磁感應定律工作，用來測量導電液體的體積流量，是一種速度式儀表。根據顯示方式分類，該系列儀表可分為一體型、分體型兩種結構，其中分體型可定制IP68防護等級，可應用于水下測量。按照功能分類，電磁流量計可分為L(zhǎng)DG遠傳型電磁流量計、LD智能一體化顯示型電磁流量計和LDZ智能低功耗型電磁流量計。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量。
根據測量管徑不同，有管道式、插入式兩種安裝方式，以適應不同的安裝環境。
u 適用介質：任何導電液體。
u 不適用介質：不導電液體、氣體、蒸汽。
u 負壓管道無法使用。
u 測量不受流體密度、粘度、溫度、壓力和導電率變化的影響。
u 測量管內無阻流部件無壓損直管段要求低。對漿液測量有獨特的適性。
u 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
u 具有自檢與自診斷功能。
u 在現場可根據用戶實際需要在線修改量程
二、產品特點
n 測量不受流體密度、粘度、溫度、壓力、和電導率變化的影響。
n 管道型電磁流量計測量管內無阻流部件，無壓損，直管段要求降低。對漿液測量有獨特的適應性。
n 合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
n 全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍寬。
n 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性好。
n 采用16位嵌入式微處理器，運算速度快，精度高，低頻矩形波勵磁，且勵磁頻率可編程設置，提高了流量測量的穩定性，功耗低。
n 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
n 在現場可根據用戶實際需要在線修改量程。
n 高清晰度背光LCD顯示，全中文菜單操作，適用方便，操作簡單，易學易懂。
n 具有RS485、RS232、Hart和Modbus Profibus-DP等數字通訊信號輸出（選配）。
n 具有自檢與自診斷功能。
n 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）
n 內部具有三個計算器可分別顯示正向累積量反向累積量及差值積算量，內部設有掉電時鐘，可記錄16次掉電時間（選配）。
n 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）。
n 插入式電磁流量計，安裝簡單，可不斷流，現場可帶壓開孔，具有絕對的安裝優勢與價格優勢。
三、技術規格
3.1 通用指標
| 電磁流量計通用指標 | |||||
| 被測介質 | 酸、堿、海水等具有強腐蝕性或含有雜質的一切導電液體 | ||||
| 執行標準 | 電磁流量傳感器（JB/T9248-1999） | ||||
| 檢定規程 | 電磁流量計（JJG1033-2007） | ||||
| 儀表口徑及連接方式 | 管道式 | 管道式四氟襯里 | DN10～DN600 | ||
| 管道式橡膠襯里 | DN40～DN2000 | ||||
| 插入式 | 簡易插入式 | DN300～DN3000 | |||
| 球閥插入式 | |||||
| 法蘭標準 | 常規標準 | GB/T9113.1-2000 | |||
| 其他標準 | 國際管法蘭標準 | 如德標DIN、美標ANSI、日標JIS | |||
| 國內管法蘭標準 | 如化工部標準、機械部標準 | ||||
| 精度等級 | 精度等級 | ±0.5%R（管道式） | ±1.0%R（管道式） | ±2.5%R（插入式） | |
| 及對應重復性 | 重復性 | ≤0.1%（管道式） | ≤0.2%（管道式） | ≤0.3%（插入式） | |
| 量程比 | 1:20 | ||||
| 流速范圍 | 0.5～10m/s | ||||
| 檢定條件 | 檢定裝置 | 標準表法液體流量檢定裝置 | |||
| 環境條件 | 環境溫度 | 20℃ | |||
| 相對濕度 | 75%（管道式）65%（插入式） | ||||
| 使用條件 | 介質溫度 | 橡膠襯里（常溫型） | -20℃～+60℃ | ||
| 橡膠襯里（高溫型） | -20℃～+90℃ | ||||
| 聚四氟乙烯襯里（常溫型） | -30℃～+120℃ | ||||
| 聚四氟乙烯襯里（高溫型） | -20℃～+160℃ | ||||
| 環境溫度 | -25℃～+60℃ | 相對濕度 | 5%～95% | ||
表11
3.2 測量范圍
  流速（m/s） 流量（m3/h）口徑 |
0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 10 | 0.14 | 0.28 | 0.57 | 0.85 | 1.1 | 1.4 | 1.7 | 2 | 2.3 | 2.5 | 2.8 |
| 15 | 0.32 | 0.64 | 1.3 | 1.9 | 2.5 | 3.2 | 3.8 | 4.5 | 5..1 | 5.7 | 6.3 |
| 20 | 0.57 | 1.1 | 2.3 | 3.4 | 4.5 | 5.7 | 6.8 | 7.9 | 9 | 10 | 11 |
| 25 | 0.88 | 1.8 | 3.5 | 5.3 | 7.1 | 8.8 | 11 | 12 | 14 | 16 | 17.6 |
| 32 | 1.4 | 2.9 | 5.8 | 8.7 | 12 | 14 | 17 | 20 | 23 | 26 | 28.9 |
| 40 | 2.3 | 4.5 | 9 | 14 | 18 | 23 | 27 | 32 | 36 | 41 | 45.2 |
| 50 | 3.5 | 7.1 | 14 | 21 | 28 | 35 | 42 | 49 | 57 | 64 | 70 |
| 65 | 6 | 12 | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 107 | 119 |
| 80 | 9 | 18 | 36 | 54 | 72 | 90 | 109 | 127 | 145 | 163 | 180 |
| 100 | 14 | 28 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 | 282 |
| 125 | 22 | 44 | 88 | 132 | 177 | 221 | 265 | 309 | 353 | 397 | 441 |
| 150 | 32 | 64 | 127 | 191 | 254 | 318 | 382 | 445 | 509 | 572 | 636 |
| 200 | 57 | 113 | 226 | 339 | 452 | 565 | 678 | 791 | 904 | 1017 | 1131 |
| 250 | 88 | 177 | 353 | 530 | 707 | 883 | 1060 | 1236 | 1413 | 1590 | 1767 |
| 300 | 127 | 254 | 509 | 763 | 1017 | 1272 | 1526 | 1780 | 2035 | 2289 | 2545 |
| 350 | 173 | 346 | 692 | 1039 | 1385 | 1731 | 2077 | 2423 | 2769 | 3116 | 3464 |
| 400 | 226 | 452 | 904 | 1356 | 1809 | 2261 | 2713 | 3165 | 3617 | 4069 | 4523 |
| 450 | 286 | 572 | 1145 | 1717 | 2289 | 2861 | 3434 | 4006 | 4578 | 5150 | 5725 |
| 500 | 353 | 707 | 1413 | 2120 | 2826 | 3533 | 4239 | 4946 | 5652 | 6359 | 7069 |
| 600 | 509 | 1017 | 2035 | 3052 | 4069 | 5087 | 6104 | 7122 | 8139 | 9156 | 10180 |
| 700 | 692 | 1385 | 2769 | 4154 | 5539 | 6924 | 8308 | 9693 | 11078 | 12463 | 13847 |
| 800 | 904 | 1809 | 3167 | 5426 | 7235 | 9043 | 10852 | 12660 | 14469 | 16278 | 18086 |
| 900 | 1145 | 2289 | 4578 | 6867 | 9156 | 11445 | 13734 | 16023 | 18312 | 20602 | 22891 |
| 1000 | 1413 | 2826 | 5652 | 8478 | 11304 | 14130 | 16956 | 19782 | 22608 | 25434 | 28260 |
| 1200 | 2035 | 4069 | 8139 | 12208 | 16278 | 20347 | 24417 | 28486 | 32556 | 36625 | 40694 |
| 1400 | 2769 | 5539 | 11078 | 16617 | 22156 | 27695 | 33234 | 38773 | 44312 | 49851 | 55390 |
| 1600 | 3617 | 7235 | 14469 | 21704 | 28938 | 36173 | 43407 | 50642 | 57876 | 65111 | 72346 |
| 1800 | 4578 | 9156 | 18312 | 27469 | 36625 | 45781 | 54937 | 64094 | 73250 | 82406 | 91562 |
| 2000 | 5652 | 11304 | 22608 | 33912 | 45216 | 56520 | 67824 | 79128 | 90432 | 101736 | 113040 |
| 2200 | 6839 | 13678 | 27356 | 41034 | 54711 | 68389 | 82067 | 95745 | 109423 | 123101 | 136778 |
| 2400 | 8139 | 16278 | 32556 | 48833 | 65111 | 81389 | 97667 | 113944 | 130222 | 146500 | 162778 |
| 2600 | 9552 | 19104 | 38208 | 57311 | 76415 | 95519 | 114623 | 133726 | 152830 | 171934 | 191038 |
| 2800 | 11078 | 22156 | 44312 | 66468 | 88623 | 110779 | 132935 | 155091 | 177247 | 199403 | 221558 |
| 3000 | 12717 | 25434 | 50868 | 76302 | 101736 | 127170 | 152604 | 178038 | 203472 | 228906 | 254340 |
四、儀表材質
4.1 表體材質
| 類型 | 材質（常規） | 材質（定制） | |
| 法蘭連接型 | 表體 | 碳鋼 | 304不銹鋼 |
| 法蘭 | 碳鋼 | 304不銹鋼 | |
4.2 襯里材質
| 內襯材料 | 名稱 | 符號 | 性能 | 最高工作溫度 | 適用液體 | 適用口徑 |
| 橡膠 | 氯丁橡膠 | CR | 耐磨性中等，耐一般濃度的酸堿鹽的腐蝕 | ＜60℃ | 自來水、工業用水、海水 | DN50～2000 |
| 聚氨酯橡膠 | PU | 極好的耐磨性能，耐酸堿性能較差 | ＜60℃ | 紙漿、礦漿、等漿液 | DN25～500 | |
| 聚四氟乙烯 |
F4 (PTEP) |
化學性能很穩定，耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕 | ＜120℃ | 腐蝕性強的酸堿鹽液體 | DN25～1600 | |
| 氟塑料 |
聚全氟乙丙烯 譯名：特氟龍F(tuán)EP |
F46 (FEP) |
化學性能等同于F46抗壓，抗拉強度優于F4 | ＜120℃ | 腐蝕性的酸堿鹽液體 | DN10～200 |
| 四氟乙烯和全氟烴基乙烯醚的共聚物 | PFA |
化學性能等同于F46 抗壓，抗拉強度優于F46 |
＜160℃ | 腐蝕性的酸堿鹽液體 | DN10～300 |
注：材質選型需要根據傳感器口徑、介質及溫度等實際要求而定。
4.3 電極、接地環材質
| 材料 | 耐腐蝕性能 |
| 316L |
適 用：1.生活用水，工業用水，原水，井水，城市污水 2.弱腐蝕性酸、堿、鹽溶液 |
| 哈氏合金B(yǎng) |
適 用：1.鹽酸（濃度小于10％）非氧化性酸 2.氫氧化鈉（濃度小于50％），一切濃度的氫氧化銨堿溶液 3.磷酸、有機酸 不適用: 硝酸 |
| 哈氏合金C |
適 用：1.混酸和鉻酸與硫酸的混合液體 2.氧化行鹽類如Fe+++、Cu++、海水 3.磷酸、有機酸 不適用：鹽酸 |
| 鈦（Ti） |
適 用：1.鹽，如：1.（1）氯化物（氯化物／鎂／鋁／鈣／銨／鐵等） （2）鈉鹽、鉀鹽、銨鹽、次鋁酸鹽、海水 2.濃度小于50％氫氧化鉀，氫氧化銨、氫氧化鋇鹽溶液 不適用：鹽酸、硫酸、磷酸、氫氟酸等還原性酸 |
| 鉭（Ta） |
適 用：1.鹽酸（濃度小于40％），稀硫酸和濃硫酸（不包括發煙硫酸） 2.二氧化氯、氯化鐵、次氯酸、氰化鈉、乙酸等 3.硝酸（包括發煙硝酸）等氧化酸，溫度低于80℃的王水 不適用：堿、氫氟酸 |
| 鉑（Pt） |
適 用：幾乎所有的酸、堿、鹽溶液（包括發煙硫酸、發煙硝酸） 不適用：王水、銨鹽 |
| 碳化鎢 |
適 應：紙漿、污水、能抗固體干擾 不適應：無機酸、有機酸、氯化物 |
表15 （管道型電磁流量計電極、接地環材質）
注：（1）材質選型需要根據傳感器口徑、介質及溫度等實際要求而定。
（2）接地環材質為304不銹鋼，非標配。
五、選型
| 型號 | 口徑 | ||||||||
| LDG | 15～2600 | ||||||||
| 代號 | 安裝形式 | ||||||||
| Y | 一體式 | ||||||||
| F | 分體式 | ||||||||
| 代號 | 轉換器型號 | ||||||||
| ZA | 圓形 | ||||||||
| ZB | 方形 | ||||||||
| 代號 | 輸出信號 | ||||||||
| I.4 | 4～20mA | ||||||||
| f | 頻率 1KHz | ||||||||
| Rs | 串行通訊（485） | ||||||||
| C | 控制輸出 | ||||||||
| 代號 | 防爆要求 | ||||||||
| N | 無防爆 | ||||||||
| EX | 防爆（僅適用于分體式） | ||||||||
| 代號 | 介質溫度 | ||||||||
| T1 | ≤65℃ | ||||||||
| T2 | ≤120℃ | ||||||||
| T3 | ≤180℃(僅適用于分體式） | ||||||||
| 代號 | 內襯材質 | ||||||||
| NE | 氯丁橡膠（≤65℃） | ||||||||
| PTFE | 聚四氟乙烯（≤189℃） | ||||||||
| PVC | 聚氯乙烯（≤70℃） | ||||||||
| 代號 | 電極材質 | ||||||||
| 316L | 不銹鋼 | ||||||||
| HC | 哈氏合金C | ||||||||
| HB | 哈氏合金B(yǎng) | ||||||||
| Ti | 鈦 | ||||||||
| Ta | 鉭 | ||||||||
