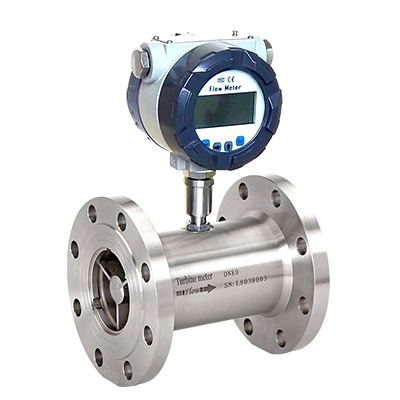

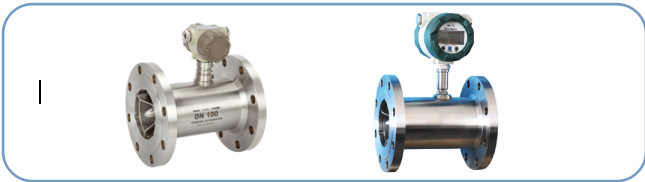

液體渦輪流量計

一、概況

液體渦輪流量計是吸取了國內外流量儀表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5*10～6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。

二、產品特點

1、高精度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
2、重復性好，短期重復性可達0.05%～0.2%；
3、輸出脈沖頻率信號，適用總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4、可獲得很高的頻率信號（3～4kHz），信號分辨力強；
5、范圍度款，中大口徑可達1:20，小口徑為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

三、技術參數

1.基本參數

執行標準	渦輪流量傳感器（JB/T9246-1999）
儀表口徑及連接方式	4、6、10、15、20、25、32、40采用螺紋連接（15、20、25、32、40）50、65、80、100、125、200采用法蘭連接
精度等級	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
傳感器材質	304不銹鋼、316（L）不銹鋼等
使用條件	介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ 相對濕度：5%～90% 大氣壓力：86Kpa～106Kpa
信號輸出功能	脈沖信號、4~20mA信號
通訊輸出功能	RS485通訊、HART協議等
工作電源	A. 外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B. 內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。
信號線接口	基本型：赫斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20*1.5
防爆等級	ExiaIICT4或ExdIIBT6
防護等級	IP65或更高（可訂制）

2.測量范圍及工作壓力

儀表口徑	正常流量范圍（m³/h）	擴展流量范圍（m³/h）	常規連接方式與耐壓等級	特制耐壓等級（Mpa）（法蘭夾裝）
4	0.04～0.25	0.04～0.4	螺紋連接/6.3Mpa	10、16、25
6	0.1～0.6	0.06～0.6	螺紋連接/6.3Mpa	10、16、25
10	0.2～1.2	0.15～15	螺紋連接/6.3Mpa	10、16、25
15	0.6～6	0.4～8	螺紋連接/6.3Mpa	4.0、6.3、10、16、25
15	0.6～6	0.4～8	法蘭連接/2.5Mpa	4.0、6.3、10、16、25
20	0.8～8	0.45～9	螺紋連接/6.3Mpa	4.0、6.3、10、16、25
20	0.8～8	0.45～9	法蘭連接/2.5Mpa	4.0、6.3、10、16、25
25	1～10	0.5～10	螺紋連接/6.3Mpa	4.0、6.3、10、16、25
25	1～10	0.5～10	法蘭連接/2.5Mpa	4.0、6.3、10、16、25
32	1.5～15	0.8~15	螺紋連接/6.3Mpa	4.0、6.3、10、16、25
32	1.5～15	0.8~15	法蘭連接/2.5Mpa	4.0、6.3、10、16、25
40	2～20	1～20	螺紋連接/6.3Mpa	4.0、6.3、10、16、25
40	2～20	1～20	法蘭連接/2.5Mpa	4.0、6.3、10、16、25
50	4～40	2～40	法蘭連接/2.5Mpa	4.0、6.3、10、16、25
65	7～70	4～70	法蘭連接/2.5Mpa	4.0、6.3、10、16、25
80	10～100	5～100	法蘭連接/2.5Mpa	4.0、6.3、10、16、25
100	20～200	10～200	法蘭連接/1.6Mpa	2.5、4.0、6.3、10、16、25
125	25～250	13～250	法蘭連接/1.6Mpa	2.5、4.0、6.3、10、16
150	30～300	15～300	法蘭連接/1.6Mpa	2.5、4.0、6.3、10、16
200	80～800	40～800	法蘭連接/1.6Mpa	2.5、4.0、6.3、10、16

3.選型表

型號								說明
LWGY-	□	/□	/□	/□	/□	/□	/□
公稱通徑	4	*	*	*	*	*	*	4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h
	6							6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
	10							10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h
	15							15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
	20							20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
	25							25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
	32							32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
	40							40mm，標準量程2～20m3/h，寬量程為1～20m3/h
	50							50mm，標準量程4～40m3/h，寬量程為2～40m3/h
	65							65mm，標準量程7～70m3/h，寬量程為4～70m3/h
	80							80mm，標準量程10～100m3/h，寬量程為5～100m3/h
	100							100mm，標準量程20～200m3/h，寬量程為10～200m3/h
	125							125mm，標準量程25～250m3/h，寬量程為13～250m3/h
	150							150mm，標準量程30～300m3/h，寬量程為15～300m3/h
	200							200mm，標準量程80～800m3/h，寬量程為40～800m3/h
類型		B						電池供電現場顯示型
		C						現場顯示/4～20mA 兩線制電流輸出
		C1						現場顯示/RS485通訊協議
		C2						現場顯示/HART通訊協議
精度等級			05					精度0.5級
精度等級			10					精度1.0級
渦輪類型				W				寬量程渦輪
渦輪類型				S				標準渦輪
材質					S			304不銹鋼
材質					L			316（L）不銹鋼
防爆						E		防爆型（防爆等級：ExdⅡBT6）
壓力等級							N	常規
壓力等級							H(x)	高壓
